INSTALASI DAN KONFIGURASI SNMP DAN MRTG

SNMP (Simple Network Management Protocol)

Protokol yang dapat digunakan untuk melakukan menagemen jaringan. Dengan menggunakan protokol ini kita bisa mendapatkan informasi tentang status dan keadaan dari suatu jaringan.

Apa itu SNMP ?
SNMP (Simple Network Management Protocol) merupakan protokol yang dapat digunakan untuk melakukan manajemen jaringan. Melalui protokol ini, kita akan mendapat informasi tentang status dari suatu jaringan. Protokol ini menggunakan transpor UDP pada port 161. Perangkat yang memiliki SNMP agent antara lain: CISCO router, Linux Server. Sedangkan untuk pencatatan datanya dapat digunakan aplikasi MRTG.

Komponen utama dalam proses manajemen jaringan TCP/IP terdiri dari tiga elemen, yaitu :

MIB (Management Information Database) Adalah struktur basis data variabel dari elemen jaringan yang dikelola.Pada kelompok interface terdapat variabel objek MIB yang mendefinisikan karakteristik interface diantaranya : ifInOctets mendefinisikan jumlah total byte yang diterima, ifOutOctets mendefinisikan jumlah total byte yang dikirim, ifInErrors mendefinisikan jumlah paket diterima yang dibuang karena rusak, ifOutErrors mendefinisikan jumlah paket dikirim yang dibuang karena usak, dan variable objek lainnya yang juga berkaitan dengan paket internet.
Agen Merupakan software yang dijalankan di setiap elemen jaringan yang dimonitor.Agen bertugas mengumpulkan seluruh informasi yang telah ditentukan dalam MIB.
Manajer Merupakan software yang berjalan di sebuah host di jaringan. Bertugas meminta informasi ke Agen. Manajer biasanya tidak meminta semua informasi yang dimiliki oleh agen, tetapi hanya meminta informasi tertentu saja yang akan digunakan untuk mengamati unjuk kerja jaringan.Manager biasanya menggunakan komputer yang memiliki tampilan grafis dan berwarna sehingga selain dapat menjalankan fungsinya sebagai Manager, juga untuk melihat grafik unjuk kerja dari suatu elemen jaringan yang dihasilkan oleh proses monitoring.

SNMP menggunakan UDP (User Datagram Protocol) sebagai protocol transport untuk mengirimkan pertanyaan dan menerima jawaban dari agen SNMP.SNMP terdiri dari dua jenis yakni:

Network Management Station, yang berfungsi sebagai pusat penyimpanan untuk pengumpulan dan analisa dari data manajemen jaringan.
Peralatan yang dimanage menjalakan SNMP agent, yaitu proses background yang memonitor peralatan tersebut dan mengkomunikasikannya ke network management station.

Peralatan yang memiliki SNMP agent antara lain: CISCO router, Linux Server

>Untuk pencatatan data dapat digunakan aplikasi MRTG (Multi Router Traffic Grapher)

Apa itu MRTG ?

MRTG (Multi Router Traffic Grapher) merupakan aplikasi yang digunakan untuk memantau beban trafik pada link jaringan. MRTG akan membuat halaman HTML yang berisi gambar GIF yang mengambarkan trafik melalui jaringan secara harian, mingguan, bulanan dan tahunan. MRTG tersedia untuk sistem operasi UNIX dan Windows NT.

http://bistik.co/monitoring-jaringan-dengan-snmp-dan-mrtg/

Langkah-langkah install SNMP & MRTG :

Cara meinstallasi dan konfigurasi MRTG pada Ubuntu 12.04 (Untuk Monitoring Localhost), detailnya sebagai berikut :

Untuk melihat traffic analysis yang ada pada Router

Langkah – langkah yang harus dilakukan pada terminal ubuntu 12.04 :

ketik :

>jartel@server1:~$ sudo su[sudo] password for jartel: *** (setelah password benar maka akan masuk ke perintah selanjut-nya)
>root@server1:/home/jartel#

Monitoring Proses router pada PCR

>Install SNMP dan SNMPD

Pada ubuntu 12.04 diruang LAB 236 PCR, ketik perintah berikut ini :
#pastikan Apache2 sudah terinstall di ubuntu 12.04
#apt-get install snmp snmpd

kemudian akan tampill gambar dibawah ini :

gambar 1

gambar 2

Untuk melihat hasil dari penginstalasian dan mengedit file-file snmpd.conf yang mengatur agen untuk merespon snmp menjadi manajeman , dengan cara:

#nano /etc/snmp/snmpd.conf

Pada Bagian "Access Control" letakkan perintah di bawah ini pada bagian Access Control paling bawah.

rocommunity snmp@key 192.168.1.100
rocommunity snmp@key 127.0.0.1

sebelumnya pada :

#rocommunity localhost
Hilangkan tanda pagar (#) pada rocommunity localhost untuk mengaktifkannya, sehingga menjadi :

rocommunity localhost

>Restart SNMPD
# /etc/init.d/snmpd restart
(Perintah berfungsi untuk me-restart system dari snmpd yang telah dikonfigurasikan)
Setelah itu silahkan test dengan cara :

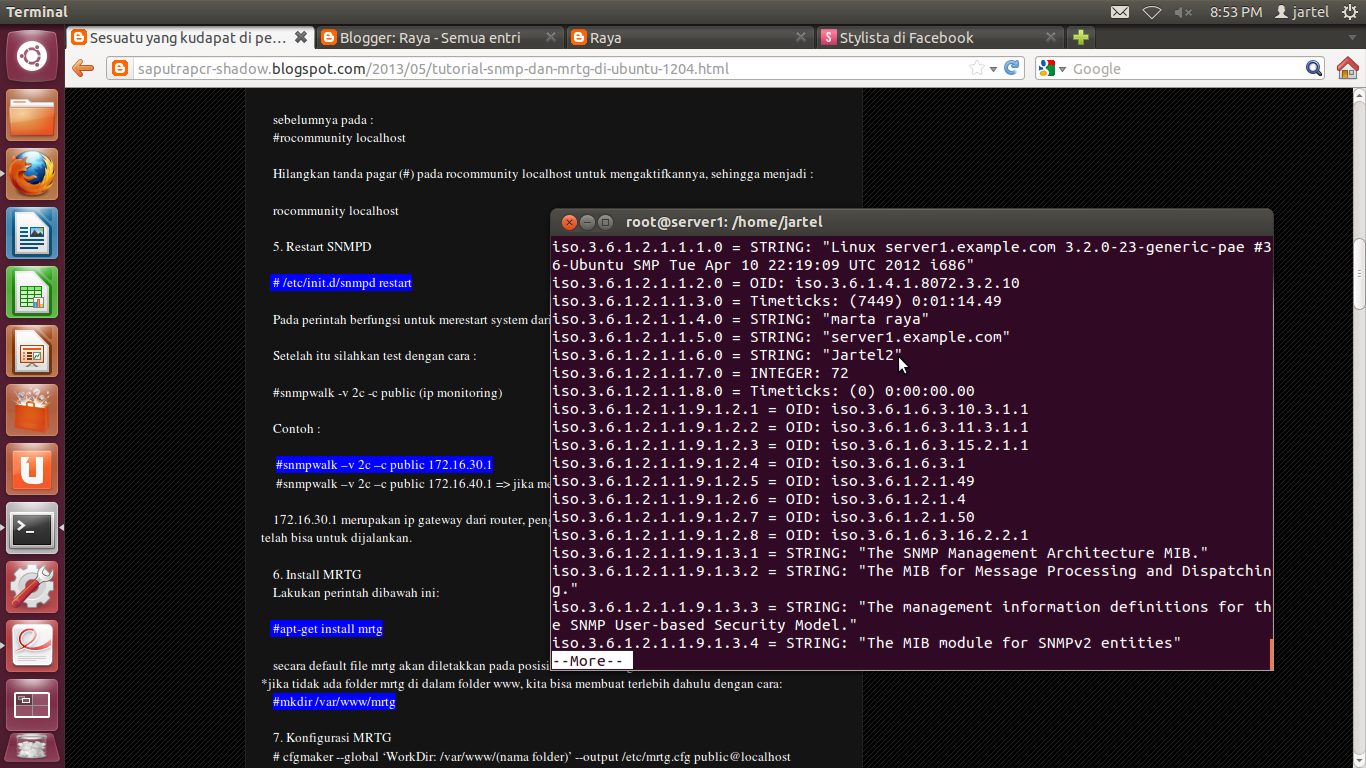

#ketik : snmpwalk -c public -v 1 localhost |more (pada ubntu 12.04)

maka akan tampil seperti gambar dibawah ini

>Install MRTG

#apt-get install mrtg

secara default file mrtg akan diletakkan pada posisi /var/www/mrtg

jika tidak ada folder mrtg di dalam folder www, kita bisa membuat terlebih dahulu dengan cara:

#mkdir /var/www/mrtg

>Konfigurasi MRTG

#cfgmaker --global ‘WorkDir: /var/www/(nama folder)’ --output /etc/mrtg.cfg public@localhost

misalnya :

#cfgmaker --global ‘WorkDir: /var/www/mrtg’ --output /etc/mrtg.cfg public@172.16.30.1(konfigurasi dari mrtg gateway router)dimana @172.16.30.1 merupakan IP Gateway-nya.

>Menampilkan grafik dari konfigurasi MRTG
# indexmaker /etc/mrtg.cfg --columns=1 --output /var/www/mrtg/index.html

>setelah itu lakukan test "http://localhost/mrtg"
Test untuk mengakses lewat browser/tools internet (mozilla)
#hasil ketik : http://localhost/mrtg

Hasil dari mengakses http://localhost/mrtg di PCR LAB 234 pada Ubuntu 12.04

Gateway di Router untuk MRTG

Gateway di Router untuk (http://localhost/mrtg1/)

ANALISA

Pada Gambar dapat dilihat bahwa monitoring jaringan yang dilakukan memiliki interval 5 menit,30 menit dan 1 jam, hal ini karena sebelumnya kita mengatur trafik tersebut berapa menit sekali melakukan refresh.Setelah itu ketika kita melihat salah satu jaringan dari banyak jaringan yang kita gunakan kita bisa melihat berapa max in dan out yang digunakan pada jaringan tersebut dan tentu saja rata-rata penggunaan jaringan tersebut dalam satuan waktu. sedangkan untuk memonitoring localhost hanya dengan melanjutkan perintah-perintah yang telah kita lakukan sebelumnya, tidak perlu untuk menginstal ulang snmp, snmpd dan mrtg.
